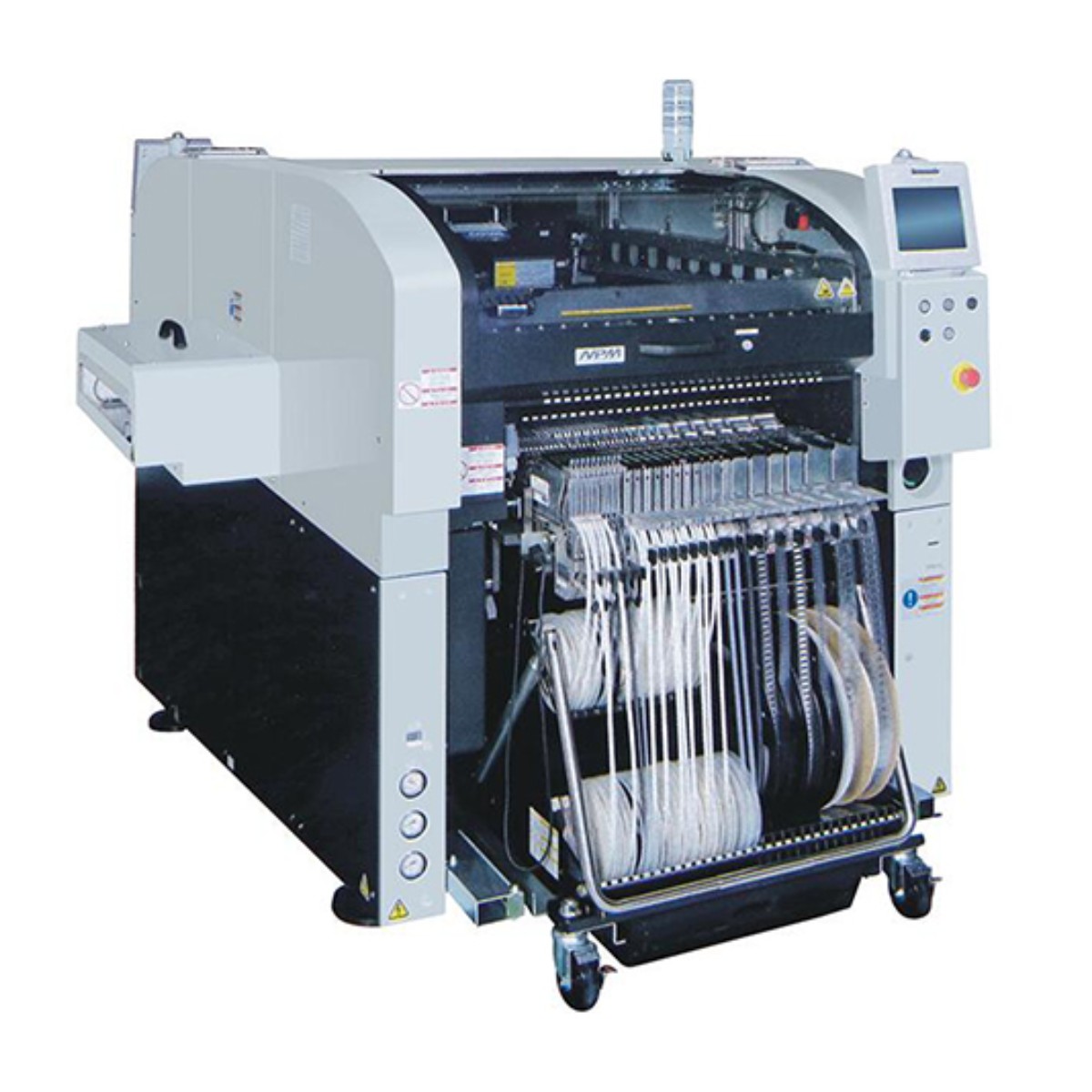

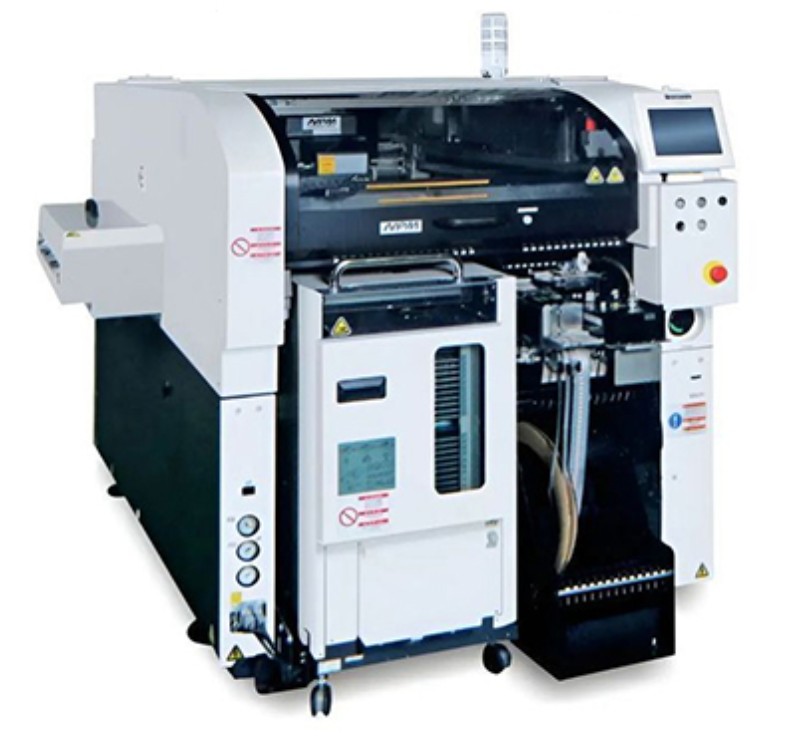

机种名 | NPM-TT2 | ||
基板尺寸 | PC尺寸 | 单轨式 | L50mm×W50mm~L510mm×W590mm |
双轨式 | L50mm×W50mm~L510mm×W300mm | ||
M尺寸 | 单轨式 | L50mm×W50mm~L510mm×W510mm | |
双轨式 | L50mm×W50mm~L510mm×W260mm | ||
基板替换时间 | 单轨式 | 4.0s（在基板反面没有搭载元件时） | |
双轨式 | 0s**循环时间为4.0s以下时不能为0s | ||
贴装头 | 轻量8吸嘴贴装头(每贴装头) | 3吸嘴贴装头V2*5（每贴装头） | |
贴装速度 | PC尺寸 | 18000cph（0.20s/芯片） | 7200cph（0.50s/芯片） 5900cph（0.61s/QFP） |
M尺寸 | 17460cph（0.21s/芯片） | 6984cph（0.52s/芯片） 5723cph（0.63s/QFP） | |
贴装精度 （Cpk≥1） | ±40μm/芯片 ±30μm/QFP 12mm~32mm ±50μm/QFP 12mm 以下 | ±40μm/芯片 ±30μm/QFP | |
元件尺寸 | 0402芯片*6~L32mm×W32mm×T12mm | 0603芯片~L150mm×W25mm（对角152）×T30mm | |
元件供给 | 编带 | 编带宽：4~56/72mm | 编带宽：4~56/72/88/104mm |
前后托盘供料器规格：Max.52品种 前后交换台车规格：Max.120品种（编带宽度：4、8mm编带） | |||
杆状 | 前后托盘供料器规格：Max.12品种（单式杆状供料器） | ||
前后交换台车规格：Max.28品种（单式杆状供料器） | |||
托盘 | Max.40品种（前侧供给部：Max.20品种+后侧供给部：Max.20品种） | ||
